[派克相關]派克真空(Parker Vacumatic)的吸墨機制維修秘技

因為手上陸續買到的派克51真空或者是派克真空(俗稱蟑螂肚)，但都是吸墨機制出了問題，無法入墨，所以才有機會以低價入手。
大叔手上的第一支派克51真空一到手就曾花錢請專家維修，把維修的錢和運費加起來和直接買一支維修好的筆價格差不多。不過呢，我們玩筆就是要玩壞掉的筆呀！在拆筆、修筆的過程中，我們不但可以領略當年製筆者的巧思，也可以藉由將故障筆修好成為一支可以正常書寫的筆，其間的樂趣，是非外人所能道也。

本文是大叔在尋找派克51真空維修技術時所領悟的一些心得，因為很多人是藉此維修技術維生，所以這些心得在此釋出可能影響人家生意，不過所幸大叔的部落格沒沒無聞，也沒多少人來此瀏覽，所以放心寫出這些秘技吧！

老筆的維修可以分成兩類：一是買一支故障筆，拆下可能的零件，直接替換掉故障的零件，如換掉斷掉的筆尖、歪掉的筆夾、阻塞的集墨器，這是一般鋼筆收藏者可以接受的情況。但是如果將筆桿、筆蓋這類可以分辨鋼筆等級的主體零件，任意將前後期發行的筆任意組合搭配，那就是讓一般收藏家視為忌諱的事。因為項派克51、派克真空、派克多福等老筆，當年上市就是依照筆尖、筆蓋、筆桿的等級來分級。如今一支派克51氣壓上墨、1950以後出廠的筆，卻配上1947年以前的51真空藍鑽筆蓋，就顯得不倫不類。而明明是單色不銹鋼筆環(握位和筆桿中間的金屬環)，卻套上12k金的包金筆蓋，也是令人不快的事。還有筆桿上的Date code 刻文是這支筆的出生年證明，是整支筆的價值重心，更是不能隨便和別的筆桿混用，只要這個code還在，該用什麼款的筆蓋、筆夾，就會有所本，這是我們在維修派克老筆時，必須注意的事情。

第二種維修方式是：只專注於老筆的內部機構恢復，至於所用的零件或方法是否是原廠所提供？則非所問。要知道老筆能存活到現在，當年的維修庫存品事實上已經不可能還在，尤其是那些原廠早已倒閉結束營運的老筆，只能找方法維修這些無法替換零件的筆，只要讓筆恢復吸墨、書寫功能即可，對於這些還可以當日用筆的老筆們，我們也不要太苛求，強要非得維修到和出廠時候的狀態才行。

回到派克真空的吸墨機制，這機制內是利用一個橡膠袋的吞吐來吸墨、換氣。這個橡膠袋的功能就像人體的橫膈膜，用來推升胸腔的呼吸系統。一般人說的真空墨囊是不對的，因為派克51真空或派克真空蟑螂肚的筆桿本身就是儲墨部位，墨水不是裝在墨囊裡頭的。

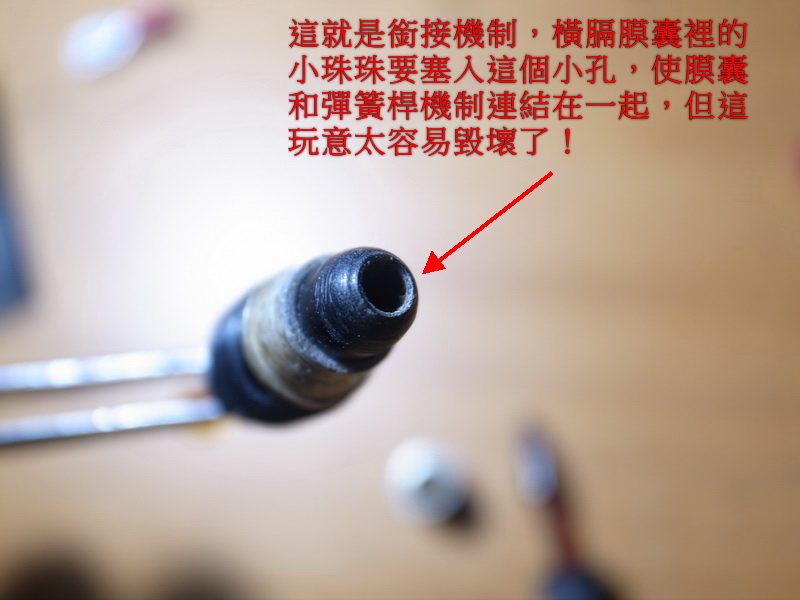

派克真空的吸墨機制最容易損壞的地方，就是那個橡膠製的橫膈膜，以及連結筆桿後方的彈簧機制的一個銜接頭（就是橫膈膜頂端小珠珠塞入彈簧桿末端的地方），如圖所示。

由於橫膈膜囊是橡膠製的，很容易老化，失去彈性，長期接觸墨水的情況下，膜壁上會生成稠黏狀物質，這會讓橡膠膜囊黏在一起，無法吞吐換氣，等於是讓橫膈膜的功能失效。

而那個鑲入小珠珠的銜接頭不知道是啥物質構成，經過年久之後，很容易粉末化，尤其是在更換橫膈膠膜的時候，在取出那個小珠珠的時候，如果方式不對，很容易把洞口越搓越大，最後無法扣入膠囊的小珠珠，等於是宣告這個真空吸墨機制失效，必須汰換更新。

由於派克51停產很久，替換一個新的真空吸墨機制根本不可能，只能買一支同樣的真空筆來拆換，但通常另一支故障筆就是故障在同一零件上，到最後你還是沒辦法汰換成功，只會越買越多故障筆.....

橫膈膜的橡膠囊是可以在網路買到，通常是三個一組美金$9.99。換算成台幣約一個一百元，不過要加上運費，所以在台灣買的話價錢要高過這個數字。如果你買到一個故障的派克51真空，如果只是橡膠囊失效，直接送請專家維修即可(通常你也沒有可以拆開筆桿後端的夾鉗，所以還是請別人來拆比較保險省事)，費用應該就是換新的橡膠囊。

至於那個彈簧末端的銜接頭的機構就很麻煩。沒得換！

現在很多派克維修專家都說採取「重建」方式來處理這個銜接頭，就是切一小段塑膠管來套住彈簧桿末端，然後將塑膠管套住橫膈囊末梢的小珠珠。只要彈簧桿和橫膈囊銜接起來，橫膈囊反摺後套住推桿下方，這個銜接機制就包在裡頭看不到了。而現在只要按壓那個彈簧推桿，橫膈膠膜能夠反覆推吸，這樣吸墨機制就能正常運作。這就是第二類維修方法，只求功能性恢復，不問是否用原廠零件替換。

事實上也不鼓勵用原廠的銜接頭來替換（如果市面上有的話），因為這個材質是停留在二次大戰以前的化工技術所製造出來的，如果用上了，不出幾年，同樣的問題還會重現，還是很容易粉末化，到時候還是得想辦法重建。

講了這麼多，觀眾可能會問：那秘技在哪裡？這些都是大家都知道或者想當然耳的事！

先看看這支派克51真空的吸墨機構，如圖：

就是少了這個銜接頭，所以圖上左邊的箍圈沒法和彈簧桿連結在一起，這個銜接頭不但要固定住箍圈，頂端還得有一個孔來扣住橫膈囊的小珠珠。

接著，拿出這包小玩意兒：

這是汽車電瓶的公母插端子，一包30塊台幣，有十個端子。我們要用的不是金屬端子，反而是這個端子的絕緣體--熱縮塑膠管，取下這個塑膠管，中空，一頭大一頭小，小的一端剛好可以伸入派克吸墨機構的箍圈，半徑大小剛剛好，而大的一端開口則卡在箍圈的一端，因此我們只要將彈簧桿套入小端，用三秒膠固定住。就成為下面的樣子：

固定住彈簧桿和箍圈後，這塑膠管在箍圈上形成一個開口很大的孔，顯然這樣無法固定住橫膈膜囊頂端的小珠珠。

接著，我們拿出熱熔槍，因為這塑膠管是熱縮管，所以只要加熱，它就會緊縮，因此我們將熱熔槍加熱後，把這開口處外側貼上熱熔槍的槍口（要注意別燙到手），慢慢地旋轉這熱縮管開口處，讓開口逐漸縮小和銜接頭開口差不多大小。

最後將橫膈囊的頂端塞入開口處。如果開口處縮太小，可以再加熱軟化，用個螺絲起子撐開一點調整開口。


最後再將橫膈膠囊的開口處，反轉回來（這步驟有些困難，可以拿根筷子上點肥皂水伸入膠囊，然後向脫襪子般將囊口順著筷子褪至箍圈），貼出金屬箍圈，如下圖。

這樣，反摺後的膠囊把銜接頭包住，推動彈簧桿，膠囊的前端就會反復伸縮，這在筆管裡頭就會成為製造真空的機制。再將整個機構裝回筆桿，旋緊，這支真空筆就可以正常吸墨了。

用這個熱縮塑膠管的好處是：很難損壞，和原廠的銜接頭比起來，這材質好太多了。而且便宜~! 如果若干年後，這支筆的橫膈膠膜又壞了，只需將機構拆卸下來，將膠膜、熱縮管拆掉直接換新的即可，成本相當低廉。

接著我們來測試吸墨功能，將筆尖伸入水杯，彈簧桿按壓了數次之後，直到筆尖沒有泡沫吐出來後，再將吸入的水都吐在另一個杯子，用針筒吸這杯子裡的水，居然可以達1.5ml耶~

看到這裡，你是否也覺得很有趣？也想來動手試試看？
